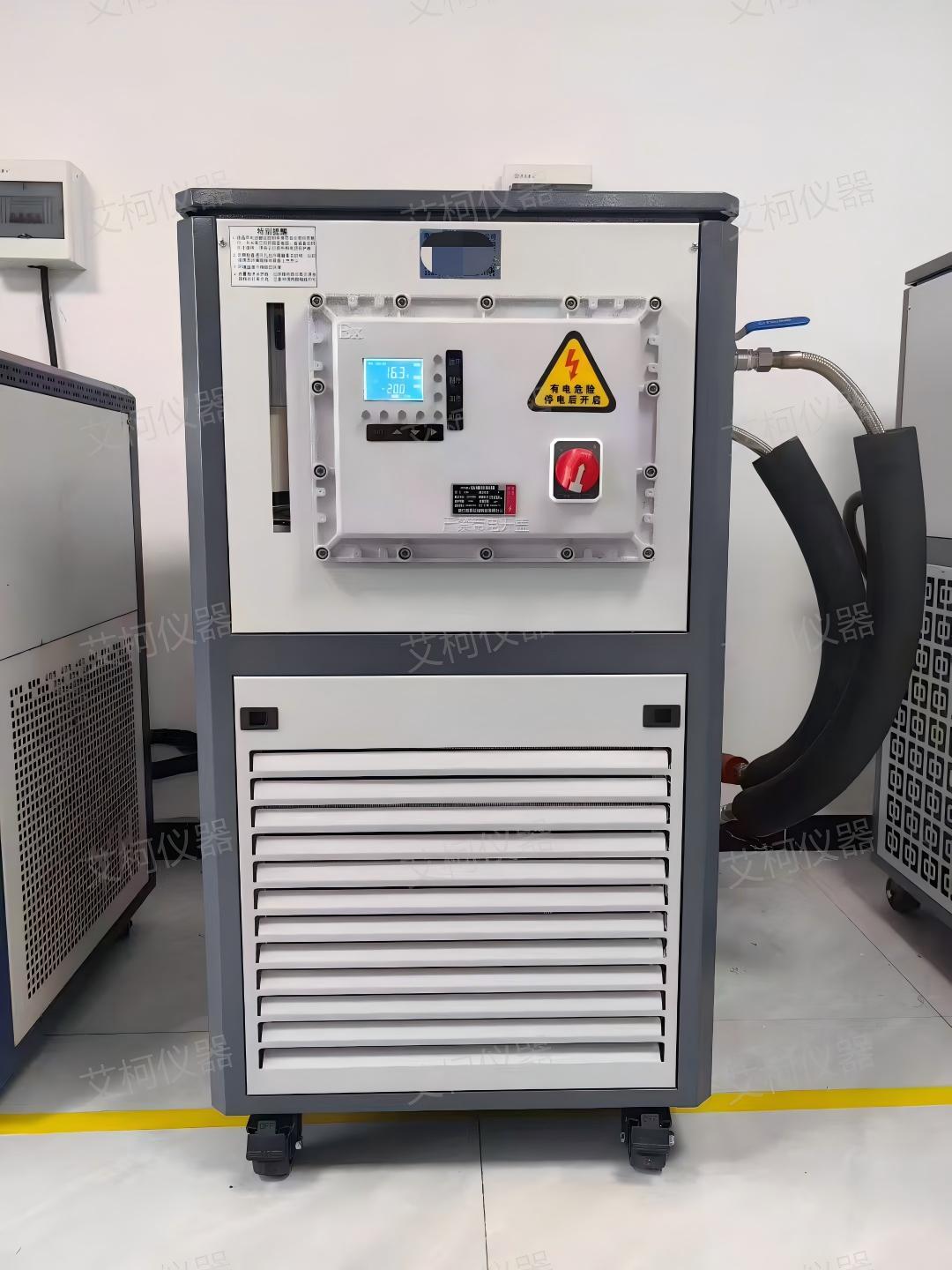

高低温一体机（冷热一体机 /TCU 温控系统、高低温循环装置）

又称制冷加热一体机，是集加热 + 制冷 + 闭环循环于一体的全自动动态温控设备，专门外接双层玻璃反应釜、不锈钢反应釜、旋蒸等设备，做反应过程升‑降‑恒温、程序变温控制。

一、核心原理

全密闭循环系统，导热介质（导热油、低温防冻液）在一体机与反应釜夹套之间闭环流动换热：

1. 制冷：压缩机蒸汽压缩制冷循环（压缩机‑冷凝器‑膨胀阀‑蒸发器）带走介质热量降温

2. 加热：电加热管直接加热导热介质升温

3. 循环输送：屏蔽磁力循环泵输送介质，无轴封渗漏

4. 智能调控：PLC / 温控表采集温度，自动切换冷热，补偿反应吸热、放热，稳定釜温

二、主要技术参数区间（常规机型）

• 温度范围：常见‑40℃～200℃；低温款‑80℃~‑120℃；高温款高温 250‑300℃

• 控温精度：±0.1~±0.5℃

• 升温速率：2‑5℃/min 可调；降温速率 3‑8℃/min

• 换热介质：

  ‑30℃以上：高温导热油 ‑30℃以下：低温合成导热油、防冻液

• 冷却方式：风冷（实验室小型）、水冷（大工业机型）

• 循环泵：磁力无泄漏泵，压力、流量根据反应釜容积选型（5L‑200L 釜对应不同功率）

三、设备组成

1. 制冷单元：压缩机、冷凝器、蒸发器、膨胀阀

2. 加热单元：管道式加热器

3. 循环单元：磁力循环泵、储液罐、保温管路

4. 控制系统：触摸屏 / PLC 控制器、温度传感器

5. 安全保护：超温、过压、过载、液位低报警、漏电保护

四、适用场景

1. 配套反应釜（最主流）：双层玻璃反应釜、不锈钢反应釜，医药合成、化工合成、聚合反应、放热反应控温

2. 旋转蒸发仪、发酵罐、微通道反应器、电池测试、材料冷热循环老化试验

3. 高校实验室、化工中试车间、精细化工、新材料、生物医药行业

五、对比传统水浴锅 + 低温泵方案优势

✅ 一台设备即可完成从低温到高温连续切换，不用更换介质、不用拆装管路✅ 闭环密闭系统，导热油不易氧化挥发，寿命长 ✅ 可设置多段程序升降温曲线，全自动运行，减少人工 ✅ 快速抵消反应放热冲温，控温稳定性远优于分开的冷水机 + 油浴锅

六、选型要点（配反应釜）

1. 釜容积：5L、10L、20L、50L、100L、200L→匹配一体机冷热功率

2. 需要超低温度、高温度

3. 反应放热量大小（强放热反应必须放大制冷余量）

4. 风冷还是水冷（车间有没有冷却水塔）

5. 是否防爆（化工车间易燃易爆工况选防爆款）

6. 是否需要 PLC 曲线程序控温、485 通讯对接上位机
